WAZA系列
WAZA520/630/840/1040X-NC
WAZA系列高精度成型平面磨床
◆配安川NC数控系统；
◆配0.1μm分辨率高精度光栅尺；
◆前后轴全闭环控制、上下轴闭环控制选配；
◆配对话式磨削工艺画面，无需编程、填入相关参数可实现平面、沟槽、多沟槽、指定圆弧面、指定斜面的自动加工；
◆配三点式或滚轮式修整器可实现平行砂轮、台型砂轮、R型砂轮、多角形砂轮、
◆可实现在线砂轮修整、自动补偿功能；

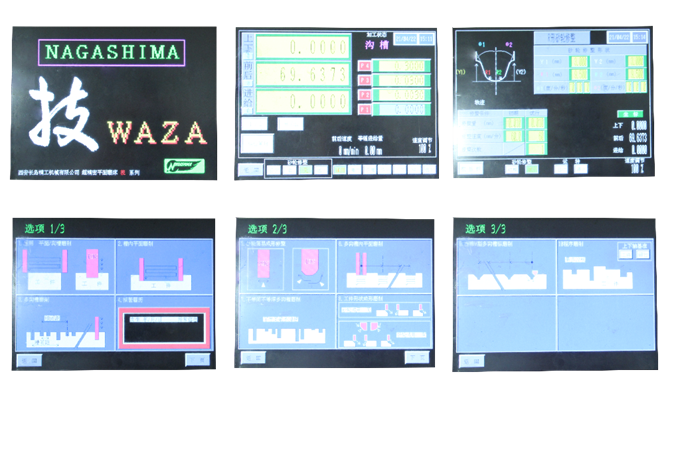

1.操作面板及彩色液晶触摸屏
彩色液晶触摸屏,中文界面操作简便。

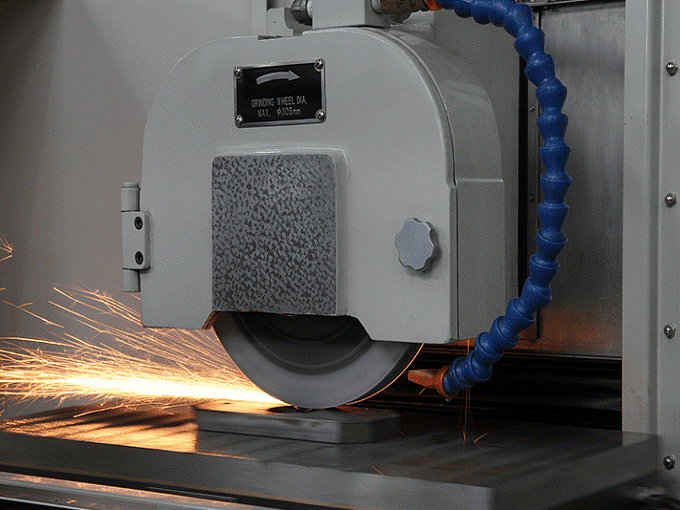

2.砂轮磨削
高性能砂轮，使用寿命更长。

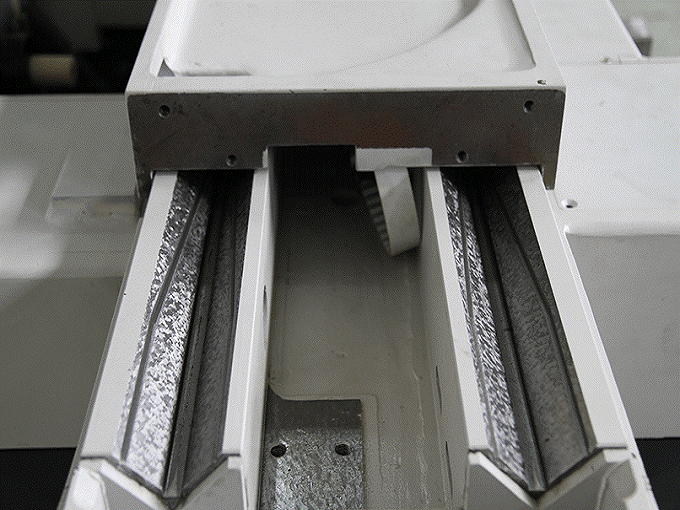

3.所有导轨面接触面手工刮研
全部导轨面和接触面均为人工刮研，刮研精度2μm以内，保证高精度。
4.三点式金刚笔修整器
标准配置圆弧及角度砂轮成型修整器（工作台一侧三点修正方式）。
5.机床特点
●保证机械上下跟踪精度及复原精度±0.001mm（10年或30000小时）；
●上下前后两轴高精度光栅尺（0.0001mm）全闭环数控控制系统；
●全部导轨面及接触面均人工刮研，刮研精度均需达到2μm以内。
●彩色液晶接触屏，中文界面操作极其方便，可迅速进行NC加工；
●标准配置圆弧及角度砂轮成形修整器（工作台一侧三点修正方式）；
●标准配置极其实用的机械式手轮（前后、左右轴）；

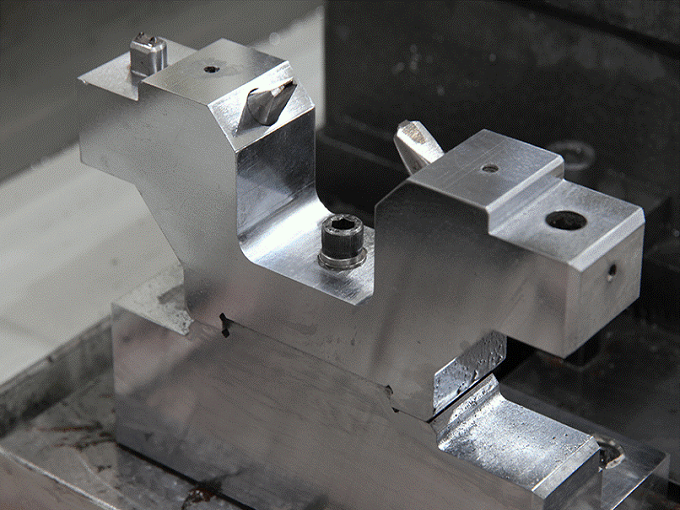

●本机型适用于精密部品、精密模具、精密工量具等精密磨削用生产型高精度成形平面磨床，适用于陶瓷、硬合金等各种材料的加工。
6.电永磁平面磁台
精度高，无热变形，节能。
7.冷却过滤装置
适当降低磨削表面的温度，净化冷却液，以提高加工效率、改善作业环境。
8.液压站装置
保压可靠，用途广、效率高和构造简单。
技术参数
WAZA系列技术参数表 | |||||||
技术参数或功能 | 单位 | WAZA415X-NC | WAZA520X-NC | WAZA630X-NC | WAZA840X-NC | WAZA1040X-NC | |
基本参数 | 控制系统 | 基于安川MP2200的NC数控系统 | |||||
显示器 | PROFACE 10.4吋触摸式液晶显示屏 | ||||||
工作台面尺寸（长×宽） | mm | 445×170 | 500×200 | 700×300 | 800×400 | 1000×400 | |
工作台最大移动量（长×宽） | mm | 550×190 | 650×230 | 760×340 | 950×440 | 1150×440 | |
工作台面至砂轮主轴中心高 | mm | MAX500 | MAX500 | MAX500 | MAX500 | MAX500 | |
电永磁吸盘最大尺寸 | mm | 300×150 | 400×200 | 500×300 | 600×400 | 800×400 | |
最大加工重量（含磁台与修整器） | kg | 100 | 100 | 300 | 300 | 300 | |
床身底面距工作台上面距离 | mm | 1080 | |||||
T型槽尺寸×槽数 | 12mm×1 | 12mm×1 | 12mm×2 | 12mm×2 | 12mm×2 | ||
工作台 | 驱动方式 | 机械手轮驱动 | |||||
液压伺服驱动 | |||||||
机械手轮 | 标配 | ||||||
机械手轮驱动/液压伺服驱动切换 | 手动自动切换 | ||||||
液压伺服驱动自动低速启动功能 | 有 | ||||||
机械手轮旋转一圈距离 | mm | 约90 | |||||
液压伺服驱动进给速度 | m/min | 0～25 | |||||
工作台 | 驱动方式 | 机械手轮驱动（手动加工时） | |||||
AC伺服电机驱动（自动加工时） | |||||||
机械手轮 | 标配 | ||||||
机械手轮旋转一圈距离 | mm | 4 | |||||
机械手轮连续进给速度 | mm/min | 与机械手轮旋转速度有关 | |||||
机械手轮最小刻度 | mm | 0.01 | |||||
最小显示值 | mm | 0.0001（0.1μm） | |||||
电子手轮 | 特配 | ||||||
电子手轮最小进给量 | mm | 0.0001（0.1μm） | |||||
电子手轮倍率 | ×1，×10，×100， | ||||||
电子手轮每圈进给 | mm/圈 | 0.01/0.1/1.0 | |||||
自动加工中进给速度 | mm/min | 10～750 | |||||
自动加工中快速进给速度 | mm/min | 10～750 | |||||
自动加工中进给速度倍率调节 | 0～150% | ||||||
0.1μm分辨率光栅尺 | 标配 | ||||||
精磨时进给速度及进给量自动1/2减少功能 | 标配 | ||||||
磨头 | 驱动方式 | AC伺服电机 | |||||
移动量 | mm | 350 | |||||
手动快速升降速度 | mm/min | 450 | |||||
电子手轮 | 标配 | ||||||
电子手轮最小进给量 | mm | 0.0001（0.1μm） | |||||
电子手轮倍率 | ×1，×10，×100， | ||||||
电子手轮每圈进给 | mm/圈 | 0.01/0.1/1.0 | |||||
自动加工中进给速度 | mm/min | 0～450 | |||||
自动加工中快速进给速度 | mm/min | 0～600 | |||||
自动加工中进给速度倍率调节 | 0～150% | ||||||
自动加工中粗磨每次进给量 | μm | 0.1、0.2、0.3、0.5、0.7、1、1.5、2、3、5、7、10、15、20，波段开关15档切换 | |||||
自动加工中中磨每次进给量 | μm | 0.1、0.2、0.3、0.5、0.7、1、1.5、2、3、5、7、10、15、20，波段开关15档切换 | |||||
自动加工中精磨每次进给量 | μm | 0.1、0.2、0.3、0.5、0.7、1、1.5、2、3、5、7、10、15、20，波段开关15档切换 | |||||
自动加工中超精磨每次进给量 | μm | 无 | |||||
无火花研磨往返次数 | 0、1、2、4、6，波段开关5档切换 | ||||||
0.1μm分辨率光栅尺 | 标配 | ||||||
砂轮 | 外径（最大）×宽×内径 | mm | φ255×25×φ50.8 | φ255×25×φ50.8 | φ305×32×φ76.2 | φ305×32×φ76.2 | φ305×32×φ76.2 |
转速 | rpm | 0～3600rpm | 0～3600rpm | 0～2400rpm | 0～2400rpm | 0～2400rpm | |
卡盘锥度 | φ33×1/6 | φ33×1/6 | φ45×1/6 | φ45×1/6 | φ45×1/6 | ||
电机 | 上下轴AC伺服电机 | Kw | 0.4 | ||||
前后轴AC伺服电机 | Kw | 0.4 | 0.4 | 1.5 | 1.5 | 1.5 | |
砂轮轴电机 | Kw | 2.2 4P | 2.2 4P | 7.5 4P | 7.5 4P | 7.5 5P | |
液压站电机 | Kw | AC1.5 | |||||
滚轮修整器驱动电机 | Kw | 0.2 | |||||
修整器 | 三点式修整器 | 内三点（标配） | |||||
滚轮修整器 | φ85mm滚轮修整器（特配） | φ86mm滚轮修整器（特配） | φ87mm滚轮修整器（特配） | φ88mm滚轮修整器（特配） | φ89mm滚轮修整器（特配） | ||
润滑 | 润滑 | 全自动润滑（油量不足自动报警） | |||||
床身重量 | 床身重量 | kg | 约1600 | 约2000 | 约3500 | 约4000 | 约4300 |
包装 | 包装尺寸（长×宽×高） | mm | 2580×1750×2200 | 2580×1750×2201 | 3200×2300×2300 | 3200×2300×2301 | |
含包装重量（含水箱、电柜） | kg | 3500 | 3800 | 4500 | 5000 | ||
